ABS材质分子结构与光线散射机制
ABS（丙烯腈-丁二烯-苯乙烯共聚物）作为一种热塑性工程塑料，其内部微观结构决定了光线在其中的传播路径。该材料由三种单体组成，其中丁二烯橡胶相以微粒形式分散在连续的树脂基体中。这种非均相结构会导致光线在穿过材料时发生多次折射和散射。当光线从LED光源发出并进入ABS键帽时，部分光线会在橡胶相与树脂基体的界面处分叉，形成漫反射效果。这种物理特性使得ABS键帽在透光均匀性上表现较好，但同时也意味着其透光率通常低于全透明或高透光的PM材料。
透光性的差异直接影响了字符与图标的清晰度。由于ABS材料本身具有天然的乳白色或半透明质感，未经过特殊表面处理的原色ABS键帽，其透光效率会受到材料厚度和配方中添加剂含量的影响。在模具注塑过程中，如果冷却速率控制不当，内部应力会导致光线散射不均，出现所谓的“应力纹”或亮度不均现象。因此，评估ABS键帽的透光性，必须结合其注塑工艺参数，如注射压力和模具温度，这些因素共同作用于材料的结晶度和密度，进而影响最终的光学表现。
表面工艺对透光效率的干预作用
ABS键帽在成型后通常需要进行表面处理，这些工艺对透光性有着决定性的影响。常见的表面工艺包括喷漆、镭雕和热转印。喷漆工艺会在ABS表面形成一层覆盖物，这层涂料会显著降低透光率。即使是不透光的黑漆，其边缘或厚度过厚时也可能因光线溢出而影响整体观感；而透光漆则会根据颜料浓度进一步削弱亮度。相比之下，镭雕工艺通过激光去除表面涂层露出底层ABS，其透光路径更为直接，但雕刻深度和激光功率的控制至关重要，过深会导致边缘毛糙，过浅则字符在背光下不够清晰。
热转印技术则是将油墨通过高温高压转移到ABS表面，这一过程对透光性的影响主要体现在油墨的附着力和厚度上。高质量的热转印油墨具有极薄的特性，几乎不阻碍光线通过，能够保留ABS原有的柔和透光质感。然而，若油墨层过厚或固化不完全，会在字符边缘形成光晕，降低对比度。此外，表面磨砂或类肤质的处理会增加粗糙度，加剧光线的漫反射，虽然能减少刺眼的直射光，但也会降低整体亮度。因此，透光性并非仅由材质决定，表面处理的物理形态是关键变量。
厚度设计与光学路径的物理约束

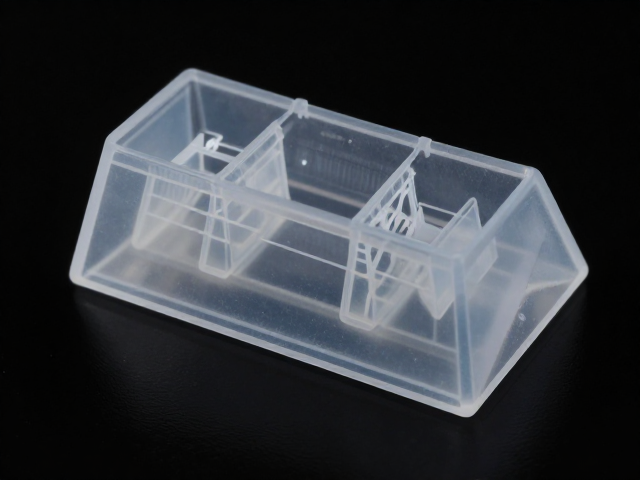

键帽的壁厚是影响透光均匀性的核心几何因素。ABS材料的透光率与光线穿透距离呈负相关，即壁厚越厚，光线衰减越明显。在键盘设计中，主键位的侧壁通常较厚，而键帽顶部（字符所在平面）相对较薄。这种结构差异要求在模具设计时精确计算壁厚分布，以避免因厚度不均导致的“阴阳脸”现象，即键帽一侧亮一侧暗。一般来说，为了平衡结构强度与透光效果，ABS键帽的顶部厚度常控制在0.8mm至1.2mm之间，这一区间能在保证键帽不易塌陷的同时，提供较为柔和且均匀的背光效果。
模具的分型面和浇口位置也会影响透光性。浇口位于键帽顶部时，该区域可能因材料堆积而变厚，导致局部亮度降低或出现黑点。为了优化透光，模具设计师常采用侧浇口或潜伏式浇口，并将浇口隐藏于键帽侧面或底部非可视区域。此外，模具表面的抛光程度直接影响光线反射。镜面抛光的模具内壁能使键帽表面光滑，减少内部散射；而经过咬花或拉丝处理的模具表面，则会在键帽内壁形成微观纹理，进一步散射光线，增加光线的柔和度，但可能会牺牲部分峰值亮度。
长期使用中的老化与透光性演变

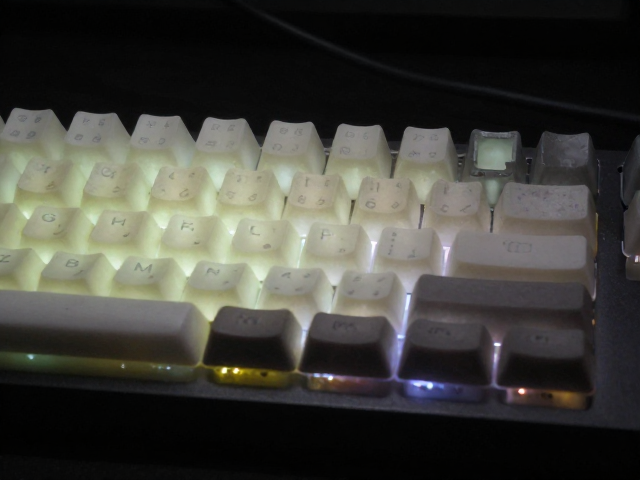

ABS材料在长期暴露于紫外线、高温或潮湿环境中，会发生物理和化学性质的变化，这些变化会逐步改变其透光特性。紫外线照射会导致ABS中的丁二烯成分发生氧化反应，引起材料变黄。这种黄变现象会像滤镜一样吸收蓝紫光段的光线，使背光颜色偏向暖黄色或橙色，同时降低整体透光率。对于机械键盘用户而言，这种老化过程是不可逆的，随着使用时间增加，键帽颜色加深，透光效果会逐渐减弱，字符边缘可能出现模糊。
热老化也是影响透光性的重要因素。长时间处于高温环境下，ABS材料的分子链可能发生断裂或交联，导致材料变脆并改变其光学密度。虽然ABS的玻璃化转变温度约为105°C，日常使用温度远低于此值，但长期处于较高室温或机箱内部高温环境，仍可能加速材料的老化。此外，清洁过程中使用的酒精等溶剂会与ABS表面发生反应，导致表面发白或产生裂纹，这些微观损伤会增加光线散射，破坏原有的透光均匀性，使键帽看起来浑浊不清。
