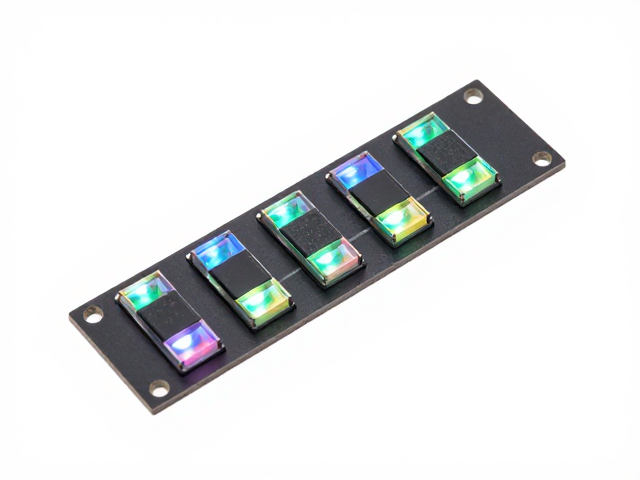

3528封装与动态流光技术的底层逻辑
3528封装尺寸为3.5mm×2.8mm，这种紧凑的物理规格使其成为高密度LED阵列设计中的主流选择。在动态流光应用中，灯珠内部通常采用共阴或共阳结构，通过独立控制红、绿、蓝三个芯片的电流实现色彩混合。流光效果的核心在于多颗灯珠之间精确到微秒级的时序控制，利用人眼的视觉暂留效应，使离散的光点在视觉上形成连续流动的光带。这种技术不再依赖单一的发光单元，而是通过空间上的光强分布与时间上的相位差，构建出具有一定宽度和平滑度的动态光效。
动态流光的实现依赖于驱动IC与MCU（微控制器）的配合。传统方案中，MCU通过GPIO输出PWM信号直接驱动灯珠，但在高亮度与复杂流光模式下，引脚资源往往成为瓶颈。现代设计常引入专用恒流驱动IC，如TPIC系列或集成式LED控制器，这些芯片能处理复杂的串行数据协议，实现点对点的光强独立调节。通过调整每个灯珠的占空比和相位，可以在PCB走线上模拟出行进波或驻波效果，从而在视觉上呈现出柔和且跟手的光效变化，这是静态点亮无法具备的视觉张力。
低功耗设计的关键路径与能效优化
高亮与低功耗在LED应用中常被视为矛盾体，但在3528封装中，通过材料科学与驱动策略的协同可实现平衡。高亮度通常由提升正向电流（IF）达成，但这会急剧增加功耗和热损耗。优化路径之一是采用高效率的驱动电路，例如使用同步整流技术或高效率的DC-DC升压模块，减少电源转换过程中的能量损耗。此外，选用具有高外量子效率（EQE）的LED芯片，能在相同光通量输出下降低驱动电流需求。对于动态流光场景，采用动态亮度调节算法，根据环境光传感器反馈或预设场景，在非关键时段降低整体亮度，从而在维持视觉冲击力的同时压缩峰值功耗。
热管理是维持低功耗稳定运行的隐形关键。3528灯珠体积较小，热阻相对较低，但在高密度排列下，局部积热会导致光效衰减和波长漂移。通过优化PCB铜箔面积、增加散热过孔（Via）以及使用高导热系数的基材，可以有效将热量从焊盘传导至主板其他区域。实测数据显示，良好的散热设计可使LED在长时间运行下的光衰降低20%以上，间接提升了长期能效表现。此外，驱动电流的波形优化，如采用平滑的PWM波形而非陡峭的方波，可减少高频开关带来的电磁干扰和额外损耗，使系统在高亮状态下依然保持较低的温升和更稳定的电流输出。
选型参数中的核心数据解析
在3528贴片RGB灯珠的选型中，正向电压（VF）和正向电流（IF）是计算功耗的基础数据。典型的红光3528灯珠VF值通常在1.8V-2.2V之间，绿光和蓝光则在2.8V-3.6V之间。对于动态流光应用，推荐的工作电流范围通常在20mA至50mA之间，具体数值需结合散热条件确定。过高的电流会导致色温漂移，例如红光在超过50mA时可能出现明显的亮度饱和甚至色偏。此外，视角范围也是重要指标，120度至140度的广角封装能提升光线的均匀度，减少暗区，使流光效果更加连贯。
显色指数（CRI）和色容差（SDIMI）决定了色彩表现的准确性。在需要高还原度的场景中，应选择色容差在S3或S4级别以内的灯珠，以确保不同批次灯珠间的色彩一致性。对于动态流光，还需要关注灯珠的响应时间，通常微秒级的响应速度足以应对高频PWM调光，避免可见的闪烁。封装形式方面，白光LED或全彩RGB灯珠需确认其是否为共阴或共阳结构，共阴结构在独立控制各颜色时更为灵活，适合需要精细色彩混合的应用。同时，封装表面的透光胶材质（如环氧树脂或硅胶）会影响耐黄变性能，硅胶封装通常在长期高温高亮环境下具有更优的稳定性。
应用场景与布线规范
3528贴片RGB灯珠广泛应用于消费电子、家居装饰及工业指示等领域。在智能家居中，它常用于灯带、氛围灯板，通过动态流光模拟火焰、水流等自然景象。在工业领域，高密度排列的RGB灯珠可用于状态指示面板，通过不同的流光颜色和速度传达设备运行状态。由于其尺寸小巧，也常被嵌入到小型电子设备的外壳缝隙中，作为隐形光源使用。在这些场景中，光效的平滑过渡和色彩的准确性直接影响了用户体验，因此对灯珠的一致性和驱动电路的稳定性提出了较高要求。
布线设计对流光效果有着决定性影响。长距离传输信号时，电压降会导致远端灯珠亮度不足或色彩偏差。解决方案是在PCB设计时加宽电源走线，或使用双线供电策略，每隔一定距离（如1米）设置电源注入点。对于高速数据信号线，应尽量缩短长度并保持阻抗匹配，避免信号反射导致流光错位。在实际布局中，灯珠间距需根据光学透镜或导光板的设计进行计算，通常间距在5mm至10mm之间能平衡效果与功耗。此外，避免将驱动IC与高发热元件紧密相邻，以减少热干扰对控制精度的影响，确保动态流光在长时间运行中保持参数稳定。
